Сплав Вуда
Сплавом Вуда называют легкоплавкий тяжелый сплав, который состоит из висмута (50%), свинца (25%), олова (12,5%) и кадмия (12,5%). Допускаются незначительные процентные отклонения. Сплав получил свое название по имени ученого, который его и изобрел – Барнабаса Вуда. Температура плавления сплава намного ниже, чем температура плавления его отдельных компонентов. Температура плавления сплава – +68,50С (намного ниже, чем температура плавления сплава Розе – родственного сплава практически с тем же составом и характеристиками). Низкая температура плавления обуславливает популярность сплава в отношении лужения плат. Так же, сплав имеет низкую температуру застывания. При добавлении к сплаву олова (остатки олова с ножек плат) температура плавления сплава понижается.
Сплав Вуда широко применяется в качестве мягкого припоя – для пайки и выпаивания различных микросхем, деталей, не переносящих высокие температуры. Сплав используется и для пайки медных сплавов, сплавов из меди и алюминия, никеля, бронзы, латуни, деталей с посеребренными керамическими элементами, ювелирных изделий. Так же, сплав Вуда используется в прецензионном литье, в химических лабораториях (как низкотемпературная баня), при изготовлении металлографических шлифов, в других областях. Широко применяется в приборах безопасности – в качестве легкоплавкой вставки.
Однако, стоит помнить, что из-за наличия кадмия в составе, данный сплав токсичен, поэтому работы с ним должны проводиться в хорошо вентилируемом помещении, а в оптимальном варианте – под вытяжкой.
Наиболее распространенное применение сплава среди радиолюбителей – лужение плат. Так, благодаря низкой температуре плавления, возможно простое использование сплава в домашних условиях, и с работой по лужению может справиться даже новичок.
Лужение плат при помощи сплава Вуда – достаточно простой и понятный каждому процесс, суть которого заключается в следующем:
1.Плата очищается и обезжиривается.
2.В эмалированную емкость наливается вода.
3.В емкость добавляется лимонная кислота и глицерин.
4.Подготовленная плата помещается в воду.
5.Емкость ставится на плиту – до закипания воды.
6.После закипания воды на поверхность платы помещается небольшой кусочек сплава Вуда, и после его расплавления распределяется по дорожкам мягким тампоном. Излишки сплава удаляются тампоном.

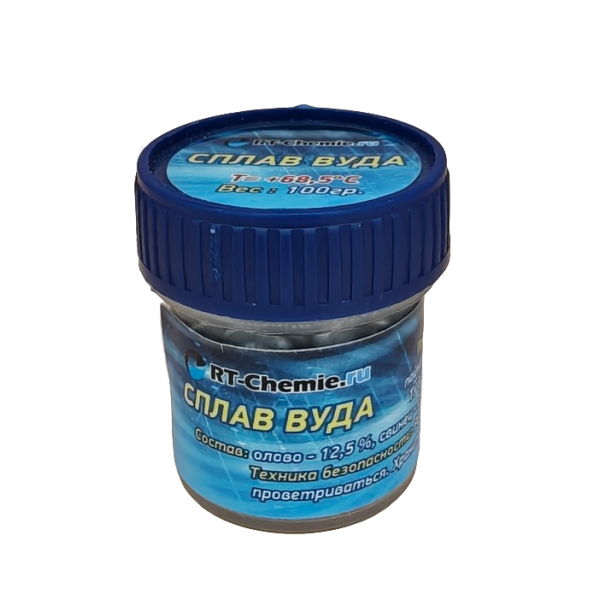

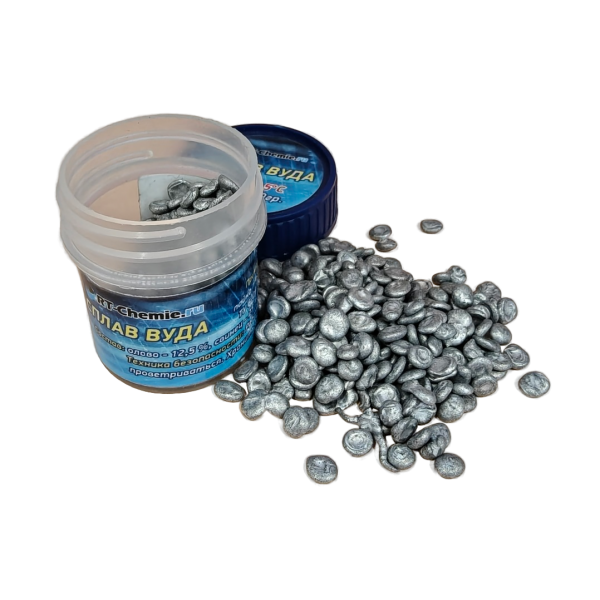

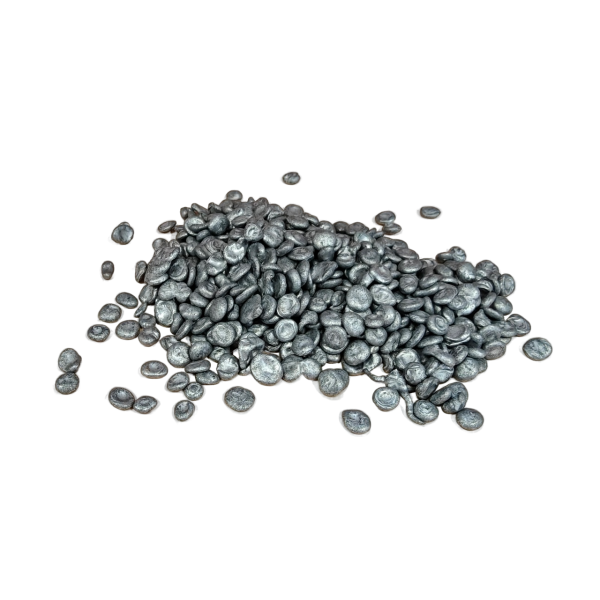

Как правило, сплав Вуда поставляется в виде мелких чешуек, прутков, слитков. Внешний вид – металл серебристо-белого цвета.
