Емкость для травления печатных плат ET-20

В наличии
Избранное
22 825 ₽

от 10шт. - 20 543 ₽

от 50шт. - 19 402 ₽

-
+
Самовывоз
бесплатно
Доставка
от 200 руб.

Артикул: 00304

Производитель: КНР

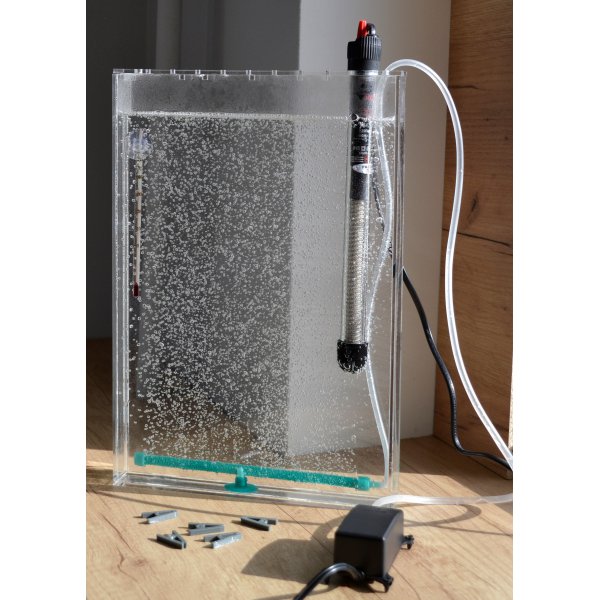

Вертикальная емкость объемом 2,5 литра предназначена для травления печатных плат в растворе хлорного железа. Материал: Литое оргстекло, Внутренние размеры 350 x 235 x 30. Максимальная допустимая температура раствора: 50С.
Описание

Скачать ET-20_manual.pdf

Описание:

Основное применение емкости — травления меди с фольгированного стеклотекстолита в растворе хлорного железа. Кроме хлорного железа, могут применяться другие растворы, к которым устойчиво оргстекло.

Высокую скорость травления обеспечивает вертикальное исполнение емкости, нагреватель и аэратор. Небольная толщина позволяет минимизировать использование раствора.

Скорость химической реакции тем быстрее, чем выше температура. Вертикальное расположение платы и перемешивание раствора улучшают доступ активного вещества к меди и отвод продуктов реакции. Раствор перемешивается пузырьками воздуха, который нагнетается в распылитель с помощью компрессора. Компрессор и нагреватель работают от сети 220 В.



Крышка предотвращает разбрызгивание раствора вокруг емкости, когда работает аэрация. В крышке есть отверстия разных диаметров:

·         25 мм для нагревателя

·         7 мм (2 отверстия) для воздушной трубки или термометра.

·         мелкие отверстия для циркуляции воздуха.



На верхней кромке емкости есть прозери для закрепления проволки с прищепками для подвеса печатной платы.

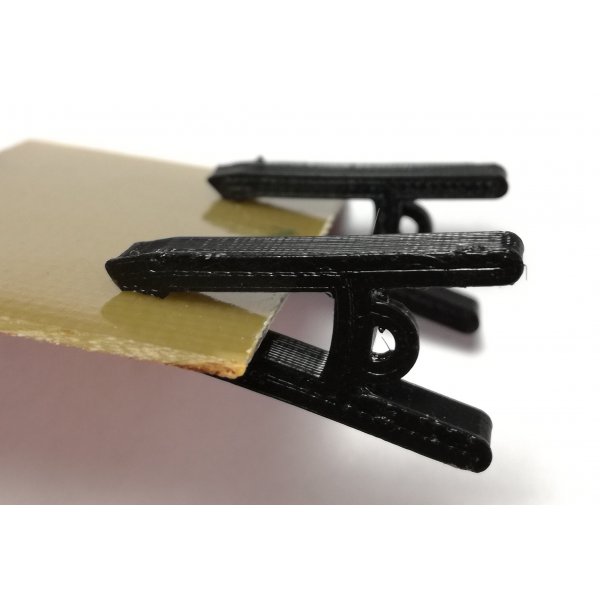

Прищепки производятся из ABS и PETG пластиков и устойчивы к химическим растворам.

Комплектация:

Емкость 2,5 л из оргстекла

1 шт

Крышка из оргстекла

1 шт

Нагреватель, 200...300 Вт, 220 В

1 шт

Термометр 0—50 ±1 °C

1 шт

Компрессор воздушный 2 Вт, 220 В

1 шт

Распылитель воздушный 20 см

1 шт

Трубка воздушная Ø4/6 мм

1 шт

Прищепка пластиковая

5 шт



















Характеристики:

Наименование

Значение

Единица измерения

Материал

Литое оргстекло ТОСП-4



Объем

2,5

л

Внутренние размеры

350 x 235 x 30

мм

Толщина стенки

4

мм

Максимальная допустимая температура раствора

50

°C

Диаметр отверстия под нагреватель

25

мм
